Schrumpfschläuche Schrumpfschläuche mit Schrumpfung 2:1

Schrumpfschlauch STP BS

SELBSTVERLÖSCHENDER SCHRUMPFSCHLAUCH AUS POLYOLEFIN "SERIE STP-BS" MIT GERINGER SCHRUMPFDICKE 2:1

Die Polyolefin-Ummantelung der Serie STP-BS ist eine selbstverlöschende Schrumpfhülle mit hervorragenden physikalischen und elektrischen Eigenschaften. Ideal für allgemeine Verkleidungs-, Verkabelungs- und Isolationsanwendungen, passt es sich dank der Einfachheit, mit der es sich verengt, sehr leicht an das zu verkleidende Teil an. Darüber hinaus wird es aufgrund seiner schnellen Schrumpfung besonders bei Anwendungen eingesetzt, bei denen eine Verkürzung der Schrumpf- und/oder Verarbeitungszeiten erforderlich ist. Verpackung in Rollen.

Schrumpfungsverhältnis 2:1

Die Ummantelung schrumpft um das 2-fache des Anfangsdurchmessers

Verfügbare Durchmesser

von 1.2mm bis 25.4mm

Betriebstemperatur

-45°C bis +125°C

Datenblatt

Bitte füllen Sie das Formular aus, um das Datenblatt herunterzuladen.

„*“ zeigt erforderliche Felder an

Technische Eigenschaften

Schrumpfschlauch STP Geringe Dicke

Material

Polyolefin

Schrumpfungsverhältnis

2:1

Betriebstemperatur

min/max: -45 °C bis +125 °C

Selbstlöschung

nach UL 224 VW-1

Verfügbare Farben

Schwarz und andere Farben auf Anfrage

Minimale Schrumpftemperatur

≥ +110 °C

Spannungsfestigkeit

≥ 15 KV/mm

Zugfestigkeit

1≥ 10,4 MPa ASTM D 2671

Zugfestigkeit nach Alterung

(168 Stunden bei 158 °C): ≥ 7,3 MPa

Anwendungsbereich

Elektrische Isolierung, Feuchtigkeitsschutz, mechanischer Schutz.

Bruchdehnung

200% ASTM D 2671

Dehnung nach Wärmealterungstest (168 Stunden bei

158 °C): ≥ 100 %

Längsänderung

±5%

Hinweise zur Schrumpfung

Verwenden Sie zum Schrumpfen des Schrumpfschlauchs Geräte, die für diesen speziellen Vorgang hergestellt wurden, wie z. B. Pistolen oder Heißlufttunnel.
Schrumpfen Sie die Ummantelung, indem Sie nur an einem Ende beginnen, dem kritischsten, und gehen Sie dann langsam zum gegenüberliegenden Ende. Diese Methode verhindert die Bildung von Luftblasen zwischen der Innenwand des Schrumpfschlauchs und dem Objekt, das er bedeckt.
Für den Fall, dass das abzudeckende Objekt aus Metall oder einem guten Wärmeleiter besteht, wird empfohlen, das Objekt vorzuheizen, um "kalte Bereiche" zu vermeiden, um eine perfekte und weiche Anpassung des Schrumpfschlauchs zu ermöglichen.
Um eine Überhitzung des Schrumpfschlauchs zu vermeiden, sorgen Sie für eine gleichmäßige Wärmeverteilung. Eine übermäßige Erwärmung des Materials während des Schrumpfvorgangs kann zu Blasenbildung, Verfärbungen und in einigen Fällen sogar zum Bruch des Schrumpfschlauchs führen.

Verfügbare Durchmesser

Maße in mm. Verpackungseinheiten auf Spulen; andere Längen und Farben auf Anfrage.

STP-BS

Anmerkung: Da der Durchmesser des zu beschichtenden Objekts zur Verfügung steht, kann die Breite der abgeflachten Ummantelung mit der Formel 1,57079 x Durchmesser bestimmt werden. Da die Breite der Ummantelung zur Verfügung steht, kann der Durchmesser des zu be schichtenden Objekts mit der Formel 0,6366 x Breite der Ummantelung be stimmt werden

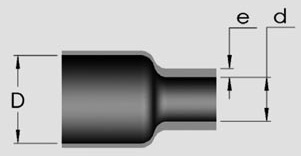

VOR DEM SCHRUMPF			NACH DEM SCHRUMPF		Verpackung in mt
Innendurchmesser in mm (D)	Toleranz des Innendurchmessers in mm	Wandstärke in mm (e)	Innendurchmesser in mm (d)	Dicke von Wand in mm (e)	Verpackung in mt
0.6	0.9 ± 0.2	0.13 ± 0.05	≤ 0.40	0.20 ± 0.10	200
0.8	1.1 ± 0.2	0.13 ± 0.05	≤ 0.50	0.20 ± 0.10	200
1.2	1.4 ± 0.2	0.13 ± 0.05	≤ 0.65	0.20 ± 0.10	200
1.6	1.9 ± 0.2	0.13 ± 0.05	≤ 0.85	0.20 ± 0.10	200
2.0	2.4 ± 0.2	0.13 ± 0.05	≤ 1.00	0.22 ± 0.10	200
2.4	2.9 ± 0.2	0.13 ± 0.05	≤ 1.30	0.25 ± 0.10	200
3.2	3.4 ± 0.2	0.13 ± 0.05	≤ 1.50	0.28 ± 0.10	200
3.5	3.9 ± 0.2	0.13 ± 0.05	≤ 1.80	0.28 ± 0.10	200
4.0	4.4 ± 0.2	0.15 ± 0.05	≤ 2.00	0.30 ± 0.10	200
4.5	4.9 ± 0.2	0.15 ± 0.05	≤ 2.30	0.30 ± 0.10	200
4.8	5.5 ± 0.2	0.15 ± 0.05	≤ 2.50	0.32 ± 0.10	100
6.4	6.5 ± 0.2	0.15 ± 0.05	≤ 3.00	0.32 ± 0.10	100
7.0	7.5 ± 0.3	0.15 ± 0.05	≤ 3.50	0.32 ± 0.10	100
8.0	8.5 ± 0.3	0.15 ± 0.05	≤ 4.00	0.32 ± 0.10	100
9.5	9.5 ± 0.3	0.15 ± 0.05	≤ 4.50	0.35 ± 0.10	100
10.0	10.5 ± 0.3	0.15 ± 0.05	≤ 5.00	0.35 ± 0.10	100
11.0	11.5 ± 0.3	0.18 ± 0.05	≤ 5.50	0.40 ± 0.10	100
12.0	12.5 ± 0.3	0.20 ± 0.05	≤ 6.00	0.40 ± 0.10	100
13.0	13.5 ± 0.3	0.20 ± 0.05	≤ 6.50	0.40 ± 0.10	100
14.0	14.5 ± 0.3	0.20 ± 0.05	≤ 7.00	0.40 ± 0.10	100
15.0	15.5 ± 0.4	0.20 ± 0.05	≤ 7.50	0.40 ± 0.10	100
16.0	16.5 ± 04	0.22 ± 0.05	≤ 8.00	0.40 ± 0.10	100
17.0	17.5 ± 0.4	0.22 ± 0.05	≤ 8.50	0.40 ± 0.10	100
18.0	18.5 ± 0.4	0.22 ± 0.05	≤ 9.00	0.42 ± 0.10	100
19.1	20.5 ± 0.5	0.25 ± 0.05	≤ 10.00	0.45 ± 0.10	100
22.0	22.5 ± 0.5	0.25 ± 0.05	≤ 11.00	0.45 ± 0.10	100
25.4	25.5 ± 0.5	0.25 ± 0.05	≤ 12.50	0.45 ± 0.10	50
30.0	31.5 ± 1.5	0.30 ± 0.08	≤ 15.00	0.60 ± 0.10	50
35.0	36.5 ± 1.5	0.30 ± 0.08	≤ 17.50	0.65 ± 0.10	50
40.0	41.5 ± 1.5	0.35 ± 0.10	≤ 20.00	0.75 ± 0.10	50
45.0	46.5 ± 1.5	0.35 ± 0.10	≤ 23.00	0.80 ± 0.10	50
50.0	51.5 ± 1.5	0.40 ± 0.10	≤ 25.00	0.90 ± 0.10	50
60.0	62.5 ± 2.0	0.45 ± 0.10	≤ 30.00	0.90 ± 0.10	50

Nota: Avendo a disposizione il diametro dell’oggetto da ricoprire, la larghezza della guaina appiattita si può determinare con la formula 1,57079 x diametro.
Avendo a disposizione la larghezza della guaina, si può determinare il diametro dell’oggetto da ricoprire con la formula 0,6366 x larghezza guaina
